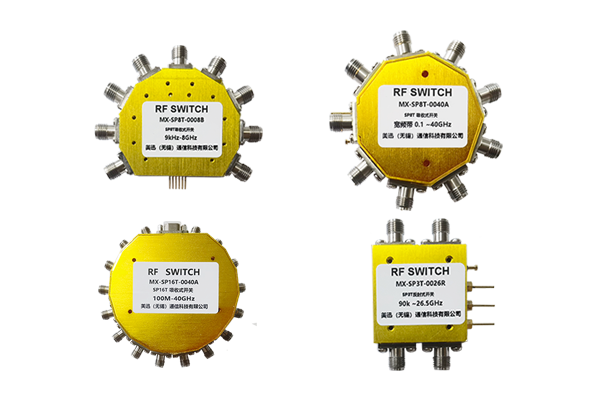

Пин-переключатели
Твердотельные радиочастотные переключатели:
Управляемые твердотельными устройствами, такими как PIN-диоды, GaAs FET, высокоскоростные кремниевые диоды или гибридные схемы и т.д., используются для переключения высокочастотных сигналов. От однополюсного однопереходного до однополюсного шестнадцатипереходного, который может преобразовать один вход в 16 различных выходных состояний или более переходных конфигураций. Переключатель является двухполюсным двухпереходным переключателем. Такие переключатели имеют четыре порта и два возможных состояния переключения, что позволяет переключать нагрузку между двумя источниками. Основные электрические параметры, влияющие на радиочастотные переключатели, включают изоляцию, вставочный затухание, время переключения и мощность, которую они могут обработать.
| Часть № | Пункт | Диапазон частот | Основная спецификация | Тип разъема | Материал | Водитель | Размер(мм) |
| MX-SPST-0040RL | SPST Светоотражающий переключатель | 9kHz-40GHz | Внести потери 2.5dB,Изоляция 30dB,власть 0.25W | 2.92mm Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x20x9.5 |
| MX-SPST-0040RH | SPST Светоотражающий переключатель | 9kHz-40GHz | Внести потери 3.5dB,Изоляция 45dB,власть 0.25W | 2.92mm Женский | Позолоченная латунь | VD=-5V，VC=TTL | 30x20x9.5 |
| MX-SPDT-0050RL | SPDT Светоотражающий переключатель | 9kHz-50GHz | Внести потери 3dB,Изоляция 40dB,власть 0.25W | 2.4mm Женский | Позолоченная латунь | VD=-5V，VC=TTL | 30x30x9.5 |
| MX-SPDT-0050RH | SPDT Светоотражающий переключатель | 9kHz-50GHz | Внести потери 5dB,Изоляция 70dB,власть 0.25W | 2.4mm Женский | Позолоченная латунь | VD=-5V，VC=TTL | 30x30x9.5 |
| MX-SPDT-0067RL | SPDT Светоотражающий переключатель | 0.1-67GHz | Внести потери 4dB,Изоляция 25dB,власть 0.25W | 1.85mm Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x40x9.5 |
| MX-SPDT-0067RH | SPDT Светоотражающий переключатель | 0.1-67GHz | Внести потери 5.5dB,Изоляция 45dB,власть 0.25W | 1.85mm Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x40x9.5 |
| MX-SPDT-0008N | SPDT Светоотражающий переключатель | 0.1-8GHz | Внести потери 1.2dB,Изоляция 40dB,власть 10W | SMA Женский | Позолоченная латунь | 0V/-40V | 30x30x9.5 |
| MX-SPDT-0018N | SPDT Светоотражающий переключатель | 0.1-18GHz | Внести потери 2.5dB,Изоляция 40dB,власть 10W | SMA Женский | Позолоченная латунь | 0V/-40V | 30x30x9.5 |
| MX-SPDT-0220RL | SPDT Светоотражающий переключатель | 2-20GHz | Внести потери 2dB,Изоляция 30dB,власть 0.25W | SMA Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x30x9.5 |
| MX-SPDT-0220RH | SPDT Светоотражающий переключатель | 2-20GHz | Внести потери 3.5dB,Изоляция 50dB,власть 0.25W | SMA Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x30x9.5 |
| MX-SPDT-1040RL | SPDT Светоотражающий переключатель | 10-40GHz | Внести потери 2dB,Изоляция 30dB,власть 0.25W | 2.92mm Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x30x9.5 |
| MX-SPDT-1040RH | SPDT Светоотражающий переключатель | 10-40GHz | Внести потери 3dB,Изоляция 50dB,власть 0.25W | 2.92mm Женский | Позолоченная латунь | VD=+5V，VC=TTL | 30x30x9.5 |
| MX-SP3T-0008 | SP3T Absorption switch | 90kHz-8GHz | Внести потери 1.5dB,Изоляция 40dB,власть 0.25W | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 32x32x10 |
| MX-SP3T-0220R | SP3T Светоотражающий переключатель | 2-20GHz | Внести потери 2dB,Изоляция 40dB,власть 0.5W | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 32x32x14 |
| MX-SP3T-1040R | SP3T Светоотражающий переключатель | 10-40GHz | Внести потери 2.5dB,Изоляция 40dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 32x32x14 |
| MX-SP3T-0040R | SP3T Светоотражающий переключатель | 0.1-40GHz | Внести потери 3.5dB,Изоляция 40dB,власть 0.25W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 32x32x14 |
| MX-SP3T-0050R | SP3T Светоотражающий переключатель | 0.1-50GHz | Внести потери 4dB,Изоляция 35dB,власть 0.25W | 2.4mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 32x32x14 |
| MX-SP4T-0006 | SP4T Absorption switch | 0.1-6GHz | Внести потери 1dB,Изоляция 35dB,власть 0.5W | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | 40x40x10 |
| MX-SP4T-0220R | SP4T Светоотражающий переключатель | 2-20GHz | Внести потери 2dB,Изоляция 35dB,власть 0.5W | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP4T-0220A | SP4T Absorption switch | 2-20GHz | Внести потери 3.5dB,Изоляция 55dB,власть 0.5W | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP4T-1040R | SP4T Светоотражающий переключатель | 10-40GHz | Внести потери 2.5dB,Изоляция 35dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP4T-1040A | SP4T Absorption switch | 10-40GHz | Внести потери 4dB,Изоляция 55dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP6T-1040R | SP6T Светоотражающий переключатель | 10-40GHz | Внести потери 4dB,Изоляция 30dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP6T-1040RH | SP6T Светоотражающий переключатель | 10-40GHz | Внести потери 5.5dB,Изоляция 55dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP6T-1040A | SP6T Absorption switch | 10-40GHz | Внести потери 6dB,Изоляция 55dB,власть 0.2W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP6T-0040R | SP6T Светоотражающий переключатель | 0.1-40GHz | Внести потери 5dB,Изоляция 30dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP6T-0040RH | SP6T Светоотражающий переключатель | 0.1-40GHz | Внести потери 6dB,Изоляция 55dB,власть 0.5W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP6T-0040A | SP6T Absorption switch | 0.1-40GHz | Внести потери 6.5dB,Изоляция 55dB,власть 0.2W | 2.92mm Женский | Алюминиевый сплав | VD=±5V，VC=TTL | Особенный |
| MX-SP8T-0008A | SP8T Absorption switch | 10MHz-8GHz | Внести потери 2dB,Изоляция 50dB | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP8T-0008B | SP8T Absorption switch | 9kHz-8GHz | Внести потери 2dB,Изоляция 50dB | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP8T-1040R | SP8T Светоотражающий переключатель | 10-40GHz | Внести потери 3.5dB,Изоляция 25dB,власть 0.25W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP8T-0040R | SP8T Светоотражающий переключатель | 100M-40GHz | Внести потери 3.5dB,Изоляция 25dB,власть 0.25W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP8T-1050R | SP8T Светоотражающий переключатель | 10-50GHz | Внести потери 4dB,Изоляция 30dB,власть 0.25W | 2.4mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP8T-0040A | SP8T Absorption switch | 100M-40GHz | Внести потери 8dB,Изоляция 45dB,власть 0.25W | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP4T-0026R | SP4T Светоотражающий переключатель | 90k ~26.5GHz | High Изоляция 75dB | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP3T-0026R | SP3T Светоотражающий переключатель | 90k ~26.5GHz | High Изоляция 75dB | SMA Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP4T-0040R | SP4T Светоотражающий переключатель | 90k ~40GHz | High Изоляция 75dB | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
| MX-SP3T-0040R | SP3T Светоотражающий переключатель | 90k ~40GHz | High Изоляция 75dB | 2.92mm Женский | Алюминиевый сплав | VD=+5V，VC=TTL | Особенный |
